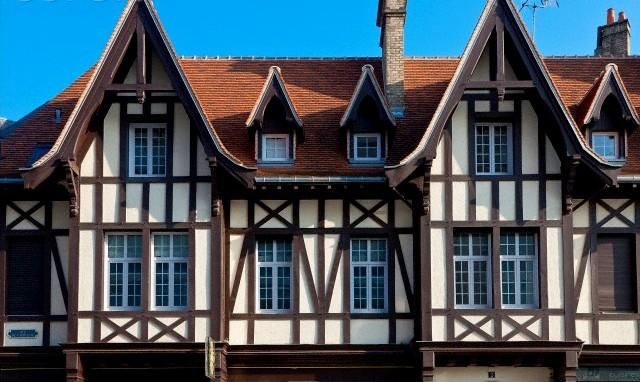

Fachwerk — (каркасная конструкция, фахверковая конструкция) — тип строительной конструкции, при котором несущей основой служит пространственная секция из наклонных (под различным углом) балок из древесины.
Эти балки видны с наружной стороны дома и придают зданию характерный вид, пространство между балками раньше заполнялось глинобитным материалом, кирпичом, иногда также деревом. Фахверк появляется в XV веке в Германии и становится очень популярным в Европе, особенно в северной части (от Британии до Польши).
Сейчас этот стиль переживает новый расцвет благодаря современным технологиям и средневековому колориту, эффекту натуральности строительных материалов.

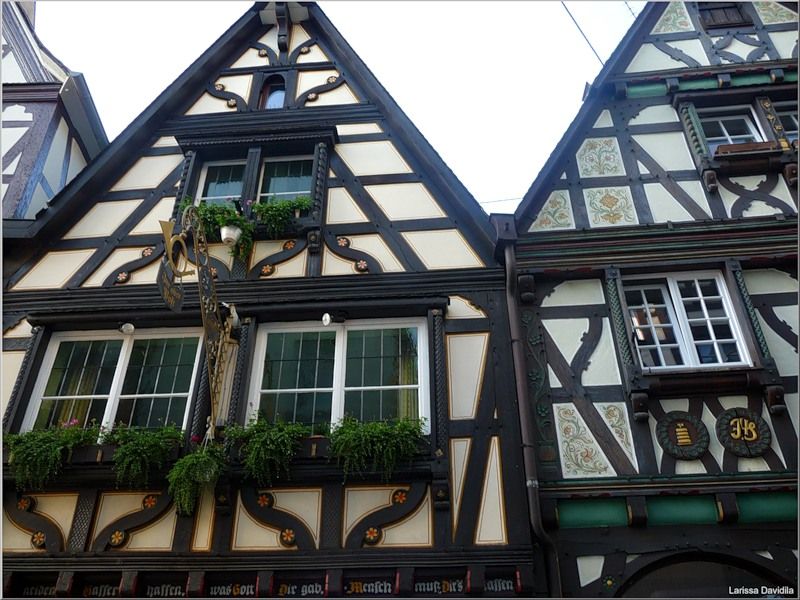

Фахверковые дома имеют жёсткий несущий каркас из стоек (вертикальных элементов), балок (горизонтальных элементов) и раскосов (диагональных элементов), которые и являются основной отличительной особенностью конструкции фахверка. Раскосы придают жёсткость и прочность каркасам фахверковых домов. Элементы каркаса визуально расчленяли белые стены и придавали облику зданий особую выразительность, которая стала главной архитектурной особенностью фахверка. Наиболее богатые горожане заполняли межкаркасное пространство деревянными резными панелями. Пик применения резных украшений пришёлся на конец XVI — начало XVII века.
Известная жёсткость и прочность каркаса фахверковых домов достигалась применением разнообразных и точных соединений деталей — на потайной шип, на шип «ласточкин хвост», врубками и др., закрепляемых деревянными нагелями. Именно так были построены сотни тысяч деревянных домов в Европе, которые стоят уже по 300—500 лет, а это лучшее доказательство надёжности технологии. Одновременно с немецким фахверком возникли аналогичные технологии каркасного строительства в Швейцарии, Франции, Англии и других странах.Очень часто в фахверковой конструкции можно заметить такую особенность, как этажные выступы. Дело в том, что фронтонная стена с большим количеством окон, имея наибольшую высоту по сравнению с боковыми, более всего подвержена воздействию осадков.
Строя из дерева, материала, имеющего острую необходимость в защите от губительной влаги, средневековые зодчие стали использовать технику выступов, благодаря которой вода от дождя, попадая на фасад, стекала не с этажа на этаж и на фундамент, а непосредственно на землю. Такая техника защиты деревянных строений, согласно историческим исследованиям, была известна еще древним грекам. Между балками стена оштукатуривалась известковым раствором заподлицо с деревянным каркасом и по необходимости, окрашивалась.
В первую очередь следует обратить внимание на угловые столбы – основу фахверковой решетки. Они должны быть достаточно мощными и жестко скрепленными с закладным брусом при помощи раскосов во избежание подвижек каркаса. Таким образом, раскосы как правило стягивают закладной брус по углам здания с угловым вертикальным столбом. Такая конструкция называется угловой ман. Аналогичная конструкция – центральный ман – нередко применяется в середине стены, особенно если расстояние между углами более 6-8 метров.
Низ здания опоясывает сплошной брус, который называется закладным или обвязочным. На нем при помощи специального шипо-пазового соединения устанавливаются все вертикальные элементы каркаса. Также у фахверкового дома всегда есть верхняя обвязка – закрывающий стойки брус, на котором покоятся лаги или балки перекрытия второго этажа здания. Соответственно, второй этаж также начинается обвязочным брусом, прижимающим лаги перекрытия. Визуально переход от первого этажа ко второму выглядит как массивная связка двух, трех, а то и четырех горизонтальных балок.
Нередко в фахверковых домах практикуется вынос второго этажа над первым. В имитации фахверка этот вынос можно обозначить карнизом между первым и вторым этажом коттеджа.

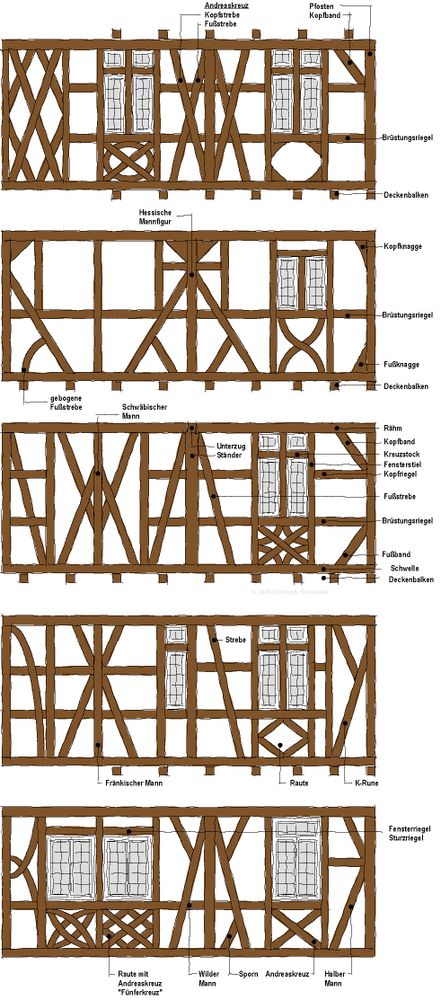

Горизонтальные балки фахверковой конструкции бывают сплошными по периметру здания – обвязки, или небольшими, локально соединяющими столбы, – ригели. Так или иначе горизонтальные балки всегда пронизывают вертикальные стойки, словно стежки вышивки. Ригели обязательно присутствуют над дверными и оконными проемами – надоконные ригели, а также под оконными проемами –подоконные ригели. Укосины, перекрестия (андреевский крест), раскосы (подкосы), подпоры, консоли – эти элементы служат для обеспечения жесткости конструкции и ее укрепления в тех местах, где ожидается повышенное давление каких-либо частей здания.
Соединение фахверковых элементов производится в большинстве случаев без метизов. Для этой цели используются специальные замки-врубки и деревянные нагели, остатки которых всегда видны на поверхности каркаса. При имитации фахверка необходимо также имитировать и нагели. Они придают декору подлинную самобытность.

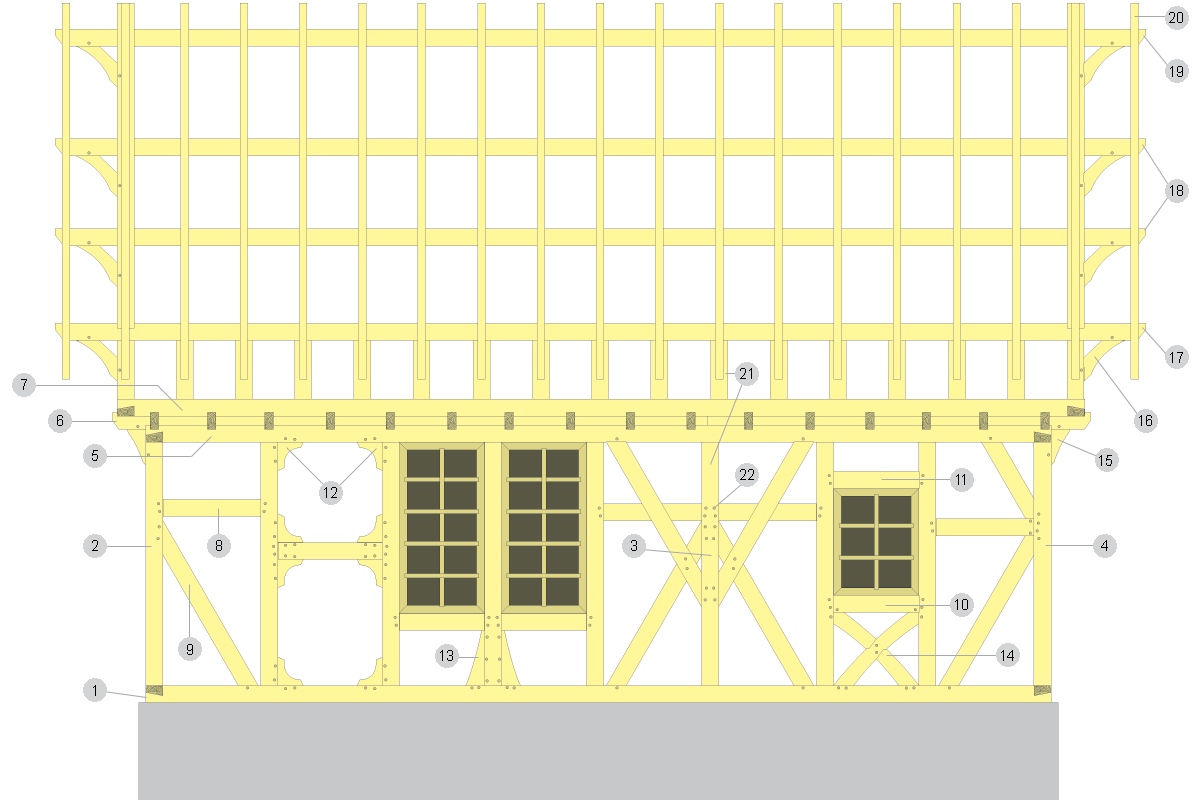

Схема основных фахверковых элементов.
1 – закладной брус (нижняя обвязка) | нем. Grundschwelle,
2 – угловой полу-ман | нем. Eckpfosten,
3 – центральный вильдерман | нем. Wildermann,
4 – угловой ман | нем. Mann,
5 – верхняя обвязка | нем. Rahmholz,
6 – балки перекрытия (лаги),
7 – нижняя обвязка второго этажа | нем. Brustschwelle,
8 – ригель | нем. Riegel (Zwischenriegel),
9 – подкос (раскос) | нем. Band, Fussband, Kopfband, Riegelkreuze, Bug,
10 – подоконный ригель | нем. Fensterriegel (Unterfensterriegel, Brustriegel),
11 – надоконный ригель | нем. Oberfensterriegel,
12 – винкель | нем. Winkel,
13 – подпор | нем. Stütze,
14 – андреевский крест,
15 – консоль | нем. Konsole,
16 – укосина | нем. Strebe,
17 – мауэрлат | нем. Mauerlatte,
18 – прогон,
19 – подконьковый брус,
20 – стропила | нем. Dachsparren, Dachstuhl,
21 – стойка | нем. Pfost,
22 – нагель | нем. Nagel
Сейчас дома построенные по технологии фахверк приобрели просто небывалый уровень актуальности и популярности, благодаря панорамным окнам внутри помещения создается сказочная атмосфера, которая позволяет ощутить себя, окруженным естественной природой, большие окна провоцируют значительное прохождение естественного света, что позволяет экономить и получать массу позитивных приоритетов.
Как видите, технология строительства позволяет получить все самое лучшее и великолепное.
